Extracteur de carter Renault Zoe

‍Fiche Technique : Extracteur de carter moteur/réducteur Zoé

L'extracteur de carter pour Renault Zoé est un outil spécialisé conçu pour l'ouverture des carters du moteur électrique (type 5AQ ou 6AM) et du réducteur sans endommager les plans de joint en aluminium.

Sur ces moteurs, les carters sont assemblés avec une pâte à joint haute adhérence et sont maintenus par des pions de centrage très serrés, rendant leur séparation manuelle (au tournevis ou au levier) extrêmement risquée.

• ‍Fonction : Permet une séparation linéaire et uniforme des demi-carters pour accéder au rotor, au stator ou aux pignons du réducteur.

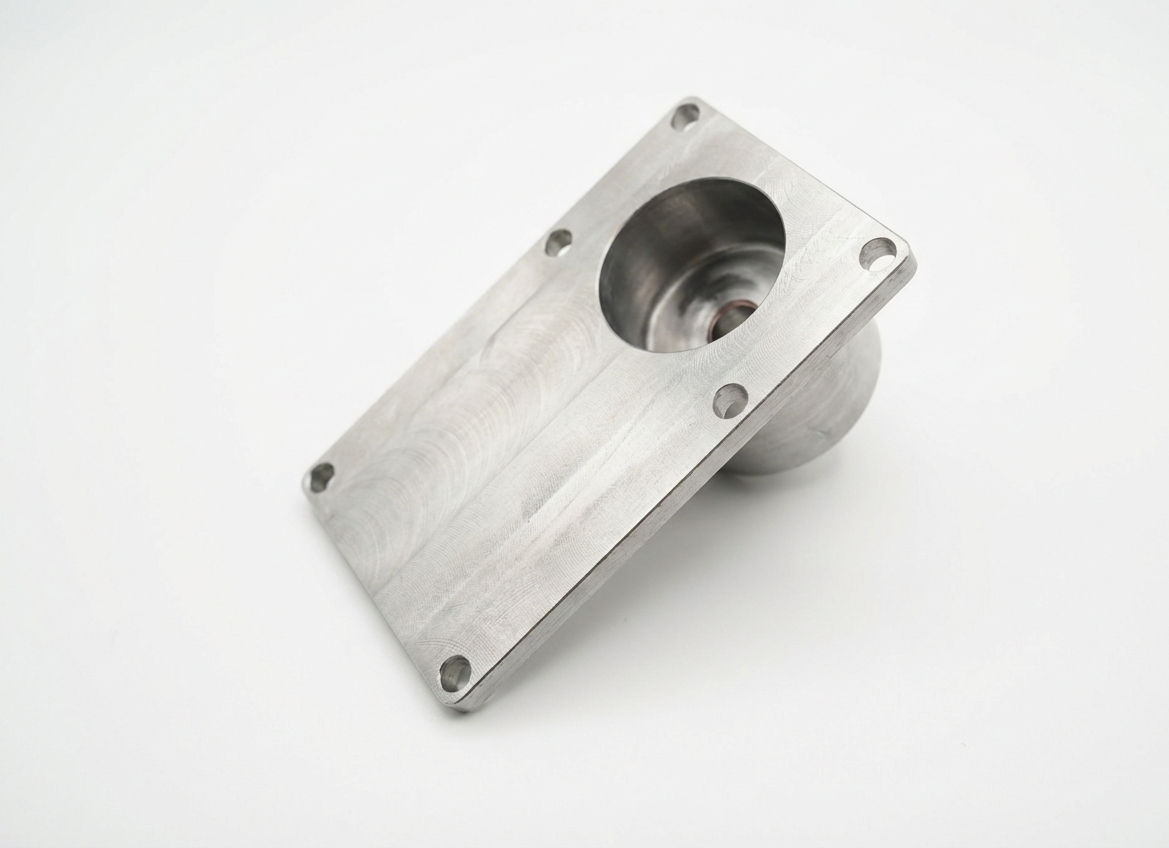

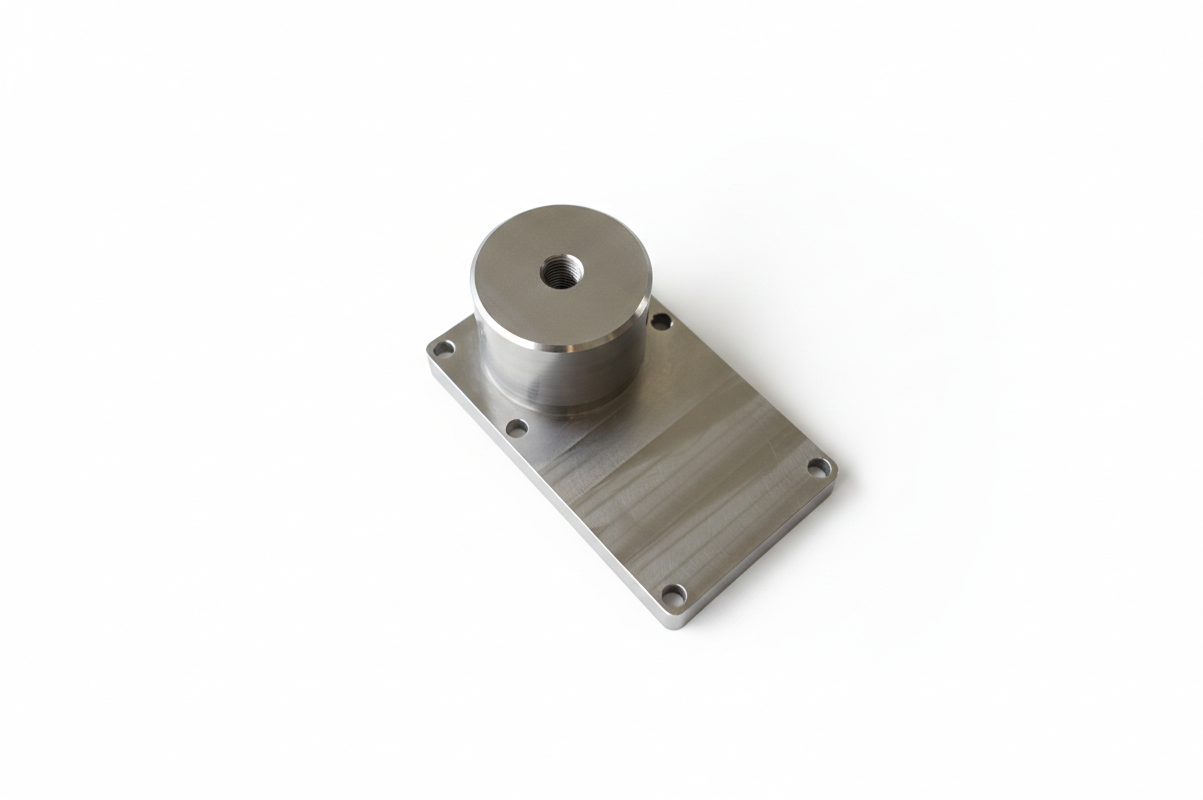

• ‍Conception : Plaque ou bras articulés en acier haute résistance venant se fixer sur les points d'ancrage d'origine (trous de vis du carter).
• ‍Mécanisme : Vis de force à filetage fin permettant d'exercer une pression constante et contrôlée pour vaincre la résistance de la colle et des pions de centrage.

‍Pourquoi cet outil est-il indispensable ?

1. ‍‍Préservation de l'Aluminium : Évite de rayer ou de voiler les plans de joint. Une rayure, même légère, sur un moteur électrique peut entraîner une fuite de liquide de refroidissement à l'intérieur du bobinage (court-circuit fatal).
2. ‍Extraction du Rotor : Sur le moteur 5AQ, le rotor est fortement maintenu par le magnétisme et les roulements ajustés. L'extracteur permet de sortir l'arbre bien droit pour ne pas heurter le stator.
3. ‍Sécurité : Évite les gestes brusques lors de la désolidarisation des pièces lourdes (le rotor pèse plusieurs dizaines de kilos).
